Schlüter®--BEKOTEC-EN F
Inhalt, Anwendung und Funktion
- Edelstahlverteiler mit Thermometer
Schlüter-BEKOTEC-THERM-HVT/DE ist ein Heizkreisverteiler DN 25 aus Edelstahl mit Vor- und Rücklaufbalken, Außendurchmesser 35 mm. Zur Montage sind 2 Verteilerhalter mit Schalldämmeinlage passend zum Schlüter-Verteilerschrank sowie ein Wandmontage-Set lose im Karton beigefügt. Als Set integriert und vormontiert sind:
- Vorlauf-Durchflussmesser mit transparenter Skala, einstellbar für 0,5 bis 3,0 Ltr./Min. zur Regulierung der Durchflussmengen,
- integriertes Thermometer beidseitig montierbar,
- Thermostatventile, je Heizkreis manuell einstellbar, passend für elektrisch gesteuerte Schlüter-Stellantriebe,
- je ein Handentlüfter, Messing vernickelt für Vor- und Rücklauf,
- Füll- und Entleerungshahn 1/2" (DN 15), drehbar, Messing vernickelt,
- Endstopfen 3/4" (DN 20), Messing vernickelt,
- Anschluss des Verteilers mit flachdichtender Überwurfmutter 1" (DN 25),
- Heizkreisabgänge im Abstand von 50 mm, bestehend aus Anschlussstutzen 3/4" (DN 20) AG mit Konus, passend für Schlüter-Klemmverschraubungen.
- Klemmringverschraubung
Schlüter-BEKOTEC-THERM-KV ist eine Klemmverschraubung 3/4" (DN 20) aus vernickeltem Messing zum Anschließen der Schlüter-Heizrohre – Durchmesser 10, 12, 14 oder 16 mm – an Schlüter-Heizkreisverteiler (Liefereinheit: Set mit 2 Stück für Vor- und Rücklauf).
- Winkelspangen
Schlüter-BEKOTEC-THERM-ZW ist eine Winkelspange aus Kunststoff zur definierten 90° Umlenkung der Heizrohre Durchmesser 10, 12, 14 bzw. 16 mm im Verteilerschrank. Die Winkelspange lässt sich einfach seitlich über das Heizrohr klemmen. Die Verwendung ist wegen der relativ geringen Estrichstärke zu empfehlen.
- Stellantriebe
Schlüter-BEKOTEC-THERM-ESA ist ein Stellantrieb wahlweise 230 oder 24!Volt zur Steuerung des Durchflusses der Rücklaufventile. Montage durch Stecken auf die Ventile des Schlüter-Heizkreisverteiler-Rücklaufes. Ausführung mit Hub-Anzeige inkl. Kontrollfunktion der Ventiladapter und Schutzvorrichtung gegen Eindringen von Feuchtigkeit. Im Anlieferungszustand Ventil geöffnet (First-open-Funktion).

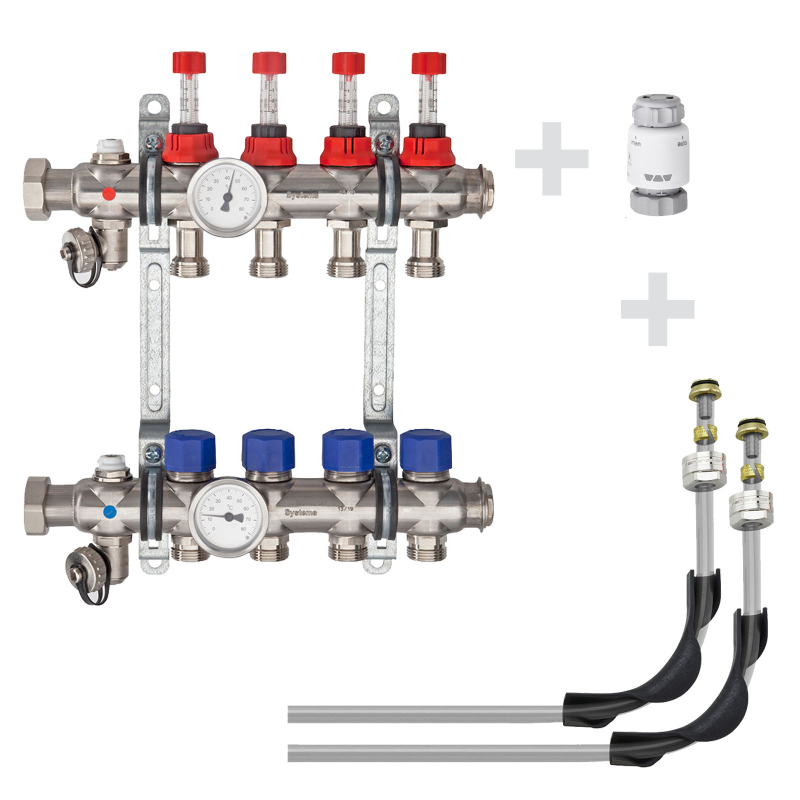

In unserem Anschlusspaket finden Sie alle Produkte, die zum Anschluss von Schlüter-BEKOTEC-THERM Heizkreisen an die Heizungsanlage notwendig sind. Neben einem Edelstahlverteiler mit Thermometer sind Klemmringverschraubungen, Winkelspangen sowie Stellantriebe enthalten. Somit erhalten Sie alles, was Sie benötigen, in einer baustellengerechten, abfallreduzierten Verpackung.
Beschreibung | Art. - Nr. | P (Set) |
|---|---|---|
| für 2 Heizkreise, Rohr Ø 14 mm | BT 2 AS 14 | 5 |
| für 3 Heizkreise, Rohr Ø 14 mm | BT 3 AS 14 | 5 |
| für 4 Heizkreise, Rohr Ø 14 mm | BT 4 AS 14 | 5 |
| für 5 Heizkreise, Rohr Ø 14 mm | BT 5 AS 14 | 5 |
| für 6 Heizkreise, Rohr Ø 14 mm | BT 6 AS 14 | 5 |
| für 7 Heizkreise, Rohr Ø 14 mm | BT 7 AS 14 | 5 |
| für 8 Heizkreise, Rohr Ø 14 mm | BT 8 AS 14 | 5 |
| für 9 Heizkreise, Rohr Ø 14 mm | BT 9 AS 14 | 5 |
| für 10 Heizkreise, Rohr Ø 14 mm | BT 10 AS 14 | 5 |
| für 11 Heizkreise, Rohr Ø 14 mm | BT 11 AS 14 | 5 |
| für 12 Heizkreise, Rohr Ø 14 mm | BT 12 AS 14 | 5 |
Hinweis:
Zum Anschluss an das Heizungsnetz kann ein Kugelhahn notwendig sein, dieser ist separat zu bestellen.
